RS-485/RS-422 光通信機器　RS485-OPTシリーズ

◉RS485-OPTシリーズ

RS-485/422 信号を光ファイバで通信。

●外来のノイズを防ぎ、落雷による機器の破損防止に最適。
●高圧・電磁ノイズ・長距離による障害を光ファイバで電気的に絶縁することで快適通信。
●インターフェースは RS-485 規格（EIA485）、RS-422 規格（EIA422）準拠。スイッチによる切替えで対応。
●シングルモード・マルチモード・H-PCF と各種光ファイバに対応。
●SMF（シングルモードファイバ）を使用することで、最大 40km の長距離伝送が可能。
●波長多重により光ファイバ 1 芯で双方向通信（S タイプ）。
●AGC 回路内蔵により、伝送距離による出力設定が不要。

お問い合わせはこちら

詳細PDF

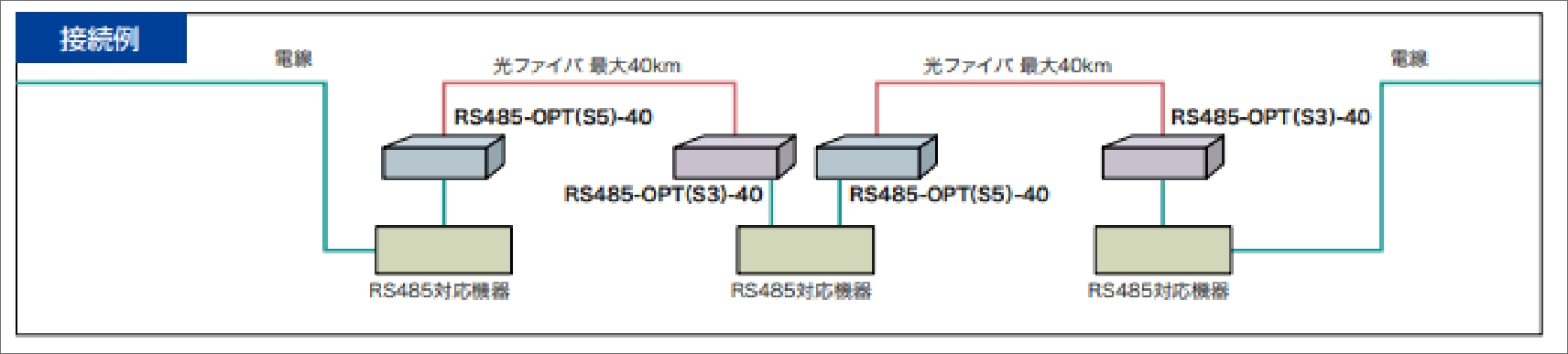

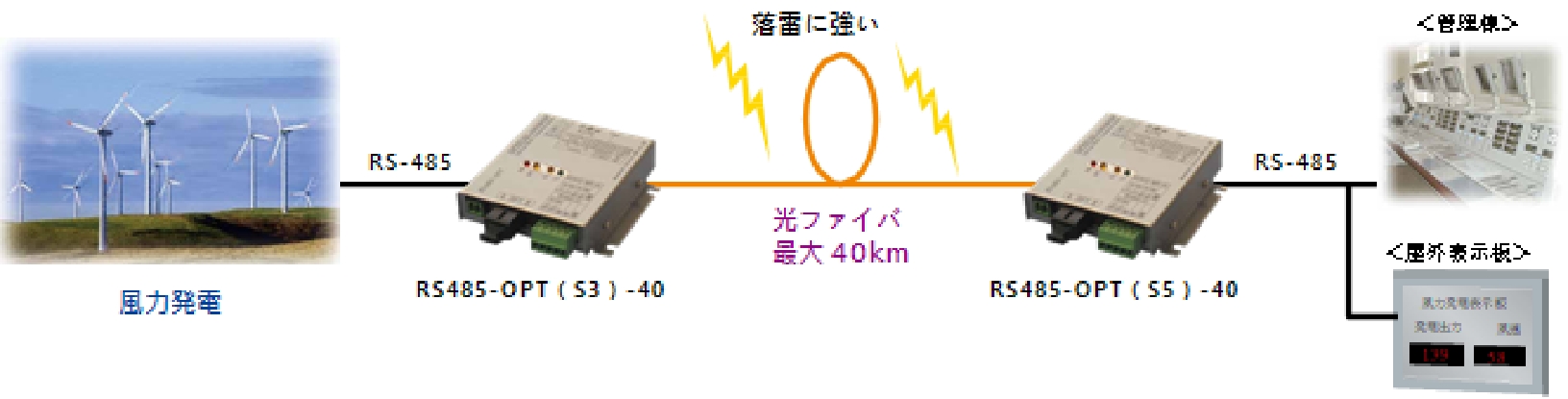

用途例

◎監視カメラコントロール
◎FA 制御通信等

仕様

タイプ	対応通信形式	RS-485 / RS-422
	対応光ファイバ	SMF40km 仕様	SMF34km 仕様	H-PCF 仕様
型名		RS485-OPT（S □）-40	RS485-OPT（S □）G	RS485-OPT（H）
最大伝送距離（目安）		40km（SMF 時）/ 3km（MMF 時）※	34km（SMF 時）/3km（MMF 時）※	700m
使用波長		1310nm/1550nm		800nm
適合光ファイバ		SMF（シングルモードファイバ）SM 10/125 1 芯 MMF（マルチモードファイバ）GI 50/125 1 芯		H-PCF 200/230 2 芯
適合光コネクタ		SC コネクタ（JIS C 5973 F04）		F07 コネクタ（JIS C 5976）
信号変調方式		TDM
通信速度		DC 〜 4Mbps		DC 〜 2Mbps
通信形式	RS-485	2 線式：TRx +、TRx − 4 線式：Tx +、Tx −、Rx +、Rx −
	RS-422	Tx +、TX −、Rx +、Rx −
使用温度範囲		− 10℃〜＋ 70℃
消費電流（定常時）		Max.450mA		Max.250mA
電源電圧	DC	DC5V
	AC	AC100V（オプション：AD5V-3A を使用）
外形寸法（mm）		66（W）× 80（D）× 16.8（H）（突起物取付板含まず）		66（W）× 65（D）× 15.5（H）（突起物取付板含まず）
適用コネクタ	電源	MC1,5/2-ST-3,5（フェニックスコンタクト社製）
	信号	MC1,5/5-ST-3,5（フェニックスコンタクト社製）
	光断接点	MC1,5/2-ST-3,5（フェニックスコンタクト社製）		─
