各種光通信器／インターフェースコンバータ

RS-232C / RS-485 / RS-422 光通信機器

◉RS-OPT シリーズ

RSPTシリーズ

パソコンから FA 周辺機器までの通信を光ファイバで簡単に送信できます。

●RS-232C、RS485、RS422 信号を光ファイバで双方向通信します。
●EIA232 / 574 規格準拠。
●最大 40km 伝送可能。
●ストレート接続及びクロス接続の両方に対応。
●信号タイプに合わせて通信可能。

用途例

◎ 監視カメラコントロール
◎FA制御通信等

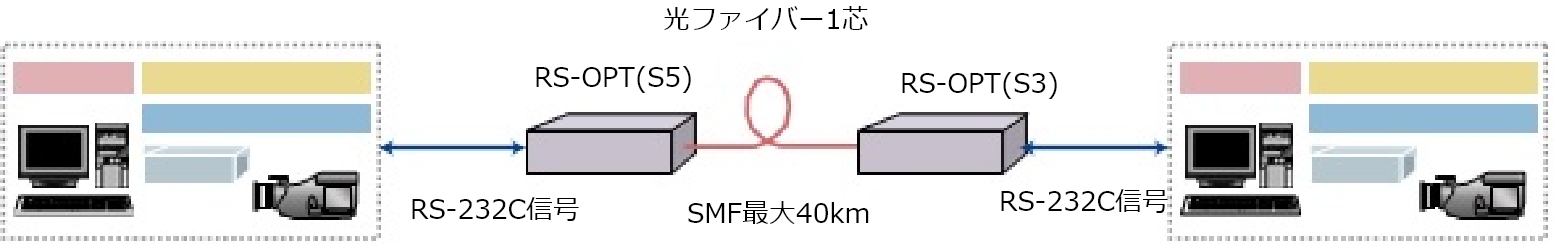

接続例

主な仕様

タイプ	対応通信形式	RS-232C / RS-485 / RS-422
型名		RS-OPT（S3）
		RS-OPT（S5）
波長		1310nm ／ 1550nm
発光素子		LD
通信速度		RS-232C：DC 〜 230.4kbps ／ RS-485/422：DC 〜 10Mbps
変調方式		時分割多重（TDM）
適合コネクタ	電気	MC1,5/9-ST-3,5
	光コネクタ	SC 型（JIS C 5973 F04）
適合光ファイバ		SMF（シングルモードファイバ）SM 10/125 1 芯、MMF（マルチモードファイバ）GI 50/125 1 芯
最大伝送距離（目安）		SMF：最大 40km ※ 1、MMF：最大 3km ※ 2
電源		DC5V、AC100V（オプション：AD5V-3A を使用）
消費電流		650mA（Max.）（定常時）
使用温度範囲		− 10℃〜＋ 70℃（結露なきこと）
取付板		標準装備
寸法（mm）		66（W）× 64.3（D）× 27.6（H）（取付板含まず）

※ 1：0.5dB / km 時の値となります。
※ 2：3.0dB / km 時の値となります。
